중고 음료 살균기 LABOSTAR HM-THSH음료, 추출액 등 액상제품의 가열·열처리 공정에 검토할 수 있는 LABOSTAR HM-THSH 중고 살균설비입니다.

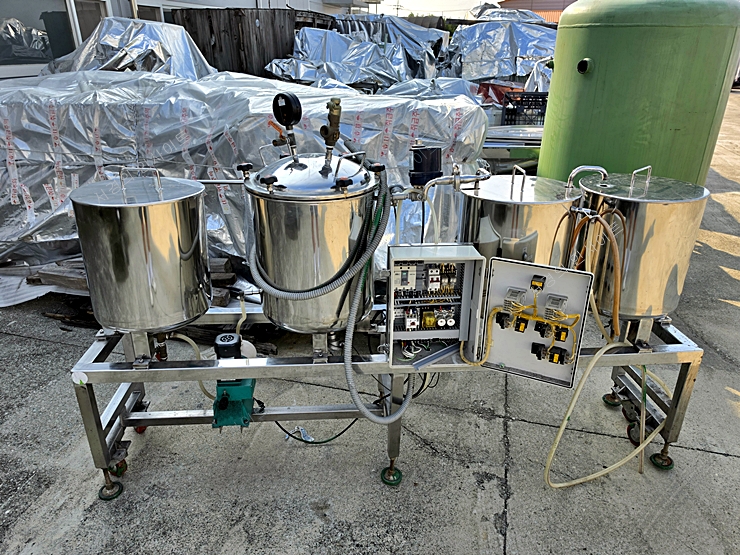

스테인리스 탱크류와 정량 이송부, 온도조절기 2대, 압력계와 안전밸브가 설치된 밀폐용기, 전동밸브, 코일식 열교환 수조, 전기 제어반이 하나의 프레임에 구성돼 있습니다.

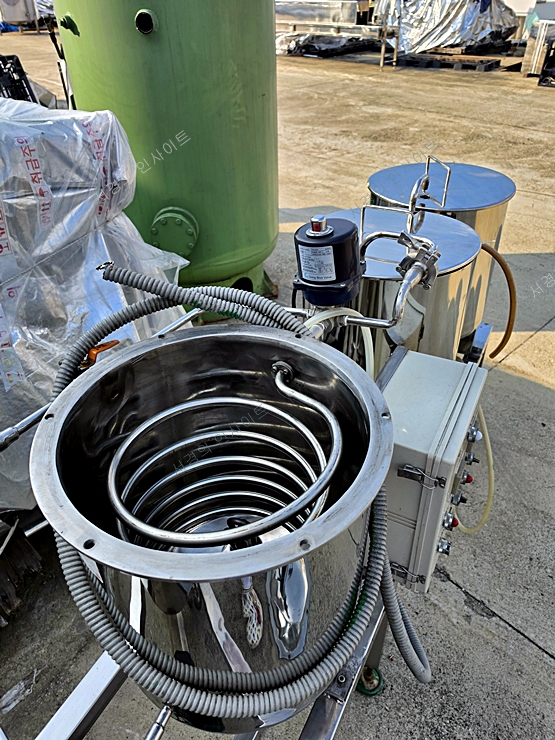

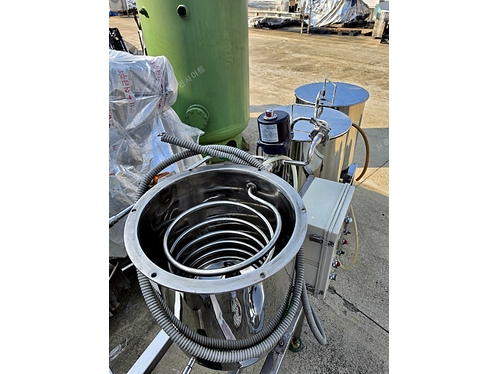

사진에서 확인되는 코일식 열교환 수조는 현장 측정 기준 약 50L 수준입니다. 여기서 약 50L는 시간당 제품 처리량이 아니라 코일이 설치된 수조의 참고 용량입니다. 현재 실제 처리유량과 최고 운전온도는 시운전을 통해 별도로 확인해야 합니다.
주요 사양제품명은 중고 음료 살균기 또는 액상 열처리 설비로 분류할 수 있으며, 장비에 표시된 모델명은 LABOSTAR HM-THSH입니다.
제조사와 제조연월은 현재 확인이 필요합니다.
주요 구조는 스테인리스 계열이며 정확한 SUS304, SUS316 등의 재질 등급은 별도 확인이 필요합니다.
정량 이송부에는 SHINMYUNG 9IF60P4H 모터가 장착돼 있으며 명판에서 60W, 220V, 4P​가 확인됩니다. 감속기에는 SHINMYUNG 9P18Y 표기가 있습니다.
온도제어부에는 HANYOUNG NUX DX4 온도조절기 2대가 설치돼 있습니다.
전동밸브에는 Dong Woo Valve OM-1 액추에이터가 확인됩니다.

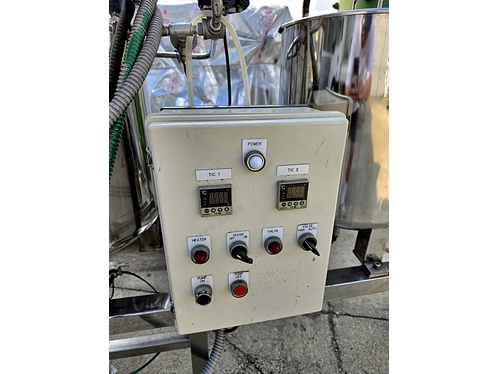

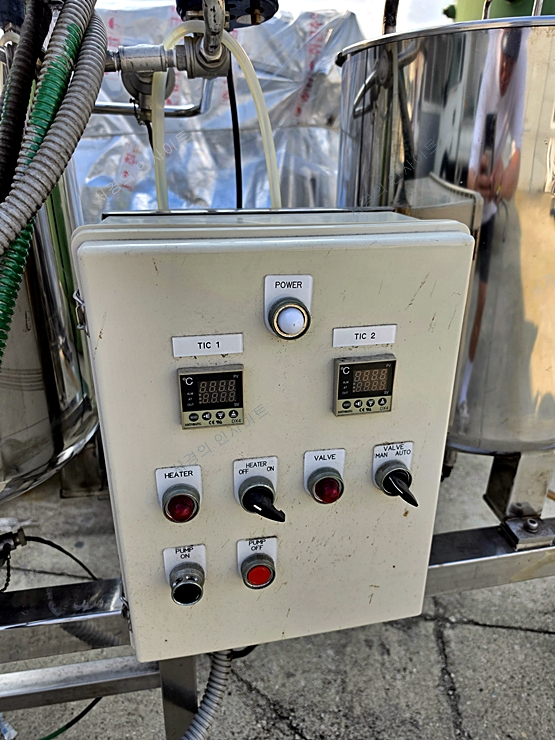

밀폐형 용기 상부에는 압력계와 안전밸브가 설치돼 있으며, 제어반에는 HEATER / PUMP / VALVE 조작부가 구성돼 있습니다. 메인 차단기에는 30A 표기가 확인됩니다.
장비 전체 사용전압, 히터 출력, 현재 실제 처리유량은 추가 확인이 필요합니다.
포함 구성현재 사진을 기준으로 스테인리스 탱크류, 정량 이송펌프, 압력계와 안전밸브가 부착된 밀폐용기, 온도조절기 2대, 전동식 유로전환밸브, 코일식 열교환 수조, 전기 제어반, 스테인리스 프레임, 연결 배관 및 호스류가 확인됩니다.
충진기, 캡핑기, 균질기, 전용 CIP 세척장치 등은 현재 사진에서 확인되지 않습니다.
장비 구조 및 작동 방식외부 배관과 주요 구성품 위치를 기준으로 보면 원료를 정량펌프로 일정하게 이송하면서 열처리 관련 구간과 전동밸브, 코일식 열교환부를 거치는 구조입니다.
코일식 열교환부에서는 제품과 수조 측의 물 또는 열매체가 직접 섞이지 않고 스테인리스 코일을 통해 열을 주고받습니다.
정확한 제품 이동 방향과 자동밸브의 제어조건은 실제 배관을 추적하고 물을 이용한 통수시험을 진행한 뒤 확인하는 것이 좋습니다.
활용 검토 분야과채음료, 주스, 차 추출액, 커피 추출액, 식물성 추출액, 발효음료 원액, 당액 및 저점도 시럽 등 펌프로 이송할 수 있는 액상제품의 열처리 공정에 검토할 수 있습니다.
제품개발실에서 온도와 유량 조건을 변경하면서 열처리 조건을 비교하거나 소량 파일럿 생산에 활용하는 방법도 검토할 수 있습니다.
고형물이 많거나 점도가 높은 소스, 퓌레, 과육 제품은 코일 막힘과 펌프 이송능력을 먼저 확인해야 합니다.
두유, 곡물음료 등 단백질이나 전분이 포함된 제품은 코일 내부 부착과 세척성까지 같이 검토하는 것이 좋습니다.
현재 상태장비 프레임과 탱크, 정량펌프, 제어반, 코일, 전동밸브 등 주요 구성품은 사진에서 확인됩니다.

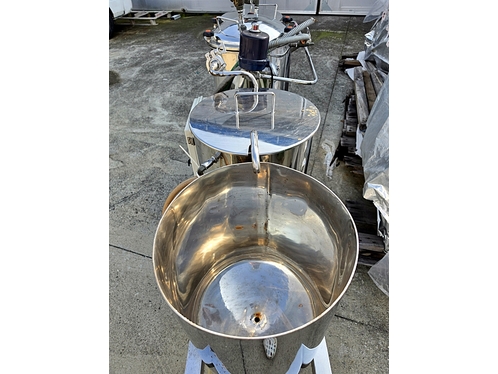

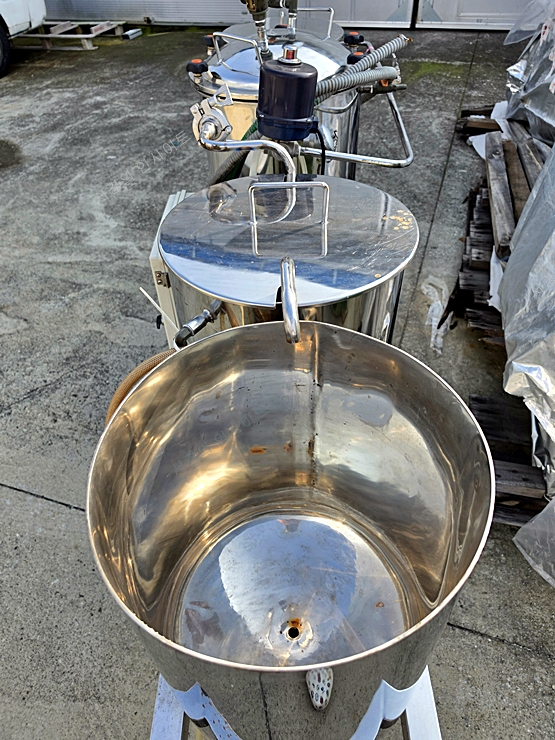

탱크 내부에는 기존 사용에 따른 변색과 사용 흔적이 일부 남아 있습니다. 식품이나 음료 공정에 다시 사용할 경우 내부 세척 후 표면과 용접부 상태를 확인하는 것이 좋습니다.
호스와 가스켓 등 소모품도 실제 사용하는 제품의 온도와 성상에 맞춰 교체 여부를 검토해야 합니다.
구매 전 확인 권장사항이 장비는 외관보다 실제 운전조건 확인이 중요합니다.
구매 전 정량펌프의 실제 유량, 제품 입·출구 온도, 온도조절기 2대의 작동상태, 히터 작동, 전동밸브 Manual/Auto 전환, 코일 누설 여부를 확인하는 것이 좋습니다.
압력계 상태와 안전밸브 설정값, 탱크 내부 세척상태, 호스와 가스켓 상태, 제어반 절연과 접지, 장비 전체 전원 사양도 함께 확인해야 합니다.
현재 실제 처리량과 최고 운전온도는 물 시운전 자료를 확보한 뒤 적용 공정과 비교하는 것이 적절합니다.
거래조건본 장비는 현상태 매각(As-is) 조건이며 현장 확인 및 시운전 범위는 사전 협의합니다.
운반비는 별도 협의이며, 구매자 요청에 따라 배관 변경, 부속 교체, 개조 및 추가 작업이 필요한 경우 작업범위를 확인한 뒤 별도 견적이 가능합니다.
장비 적용을 검토하실 경우 사용할 제품명, 목표 처리량, 목표온도, 설치지역, 현장 전기 및 배관 조건​을 함께 알려주시면 확인이 수월합니다.
