SUS304 200L 이중자켓 추출탱크 2대일괄한약재, 농산물, 차, 허브 및 식물성 원료의 소량 배치형 열수 추출과 침출 공정에 검토할 수 있는 200L급 자켓 추출탱크입니다.

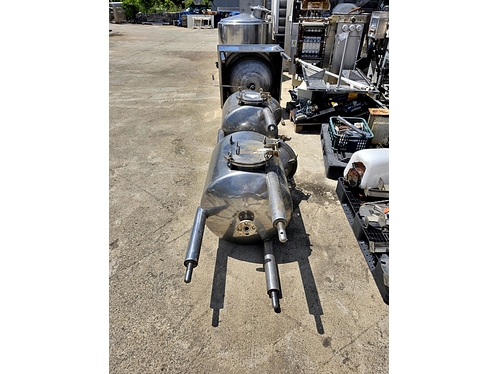

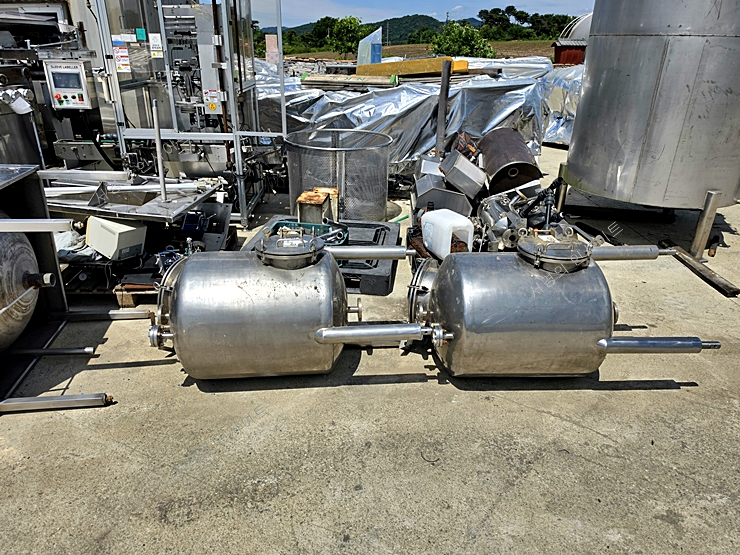

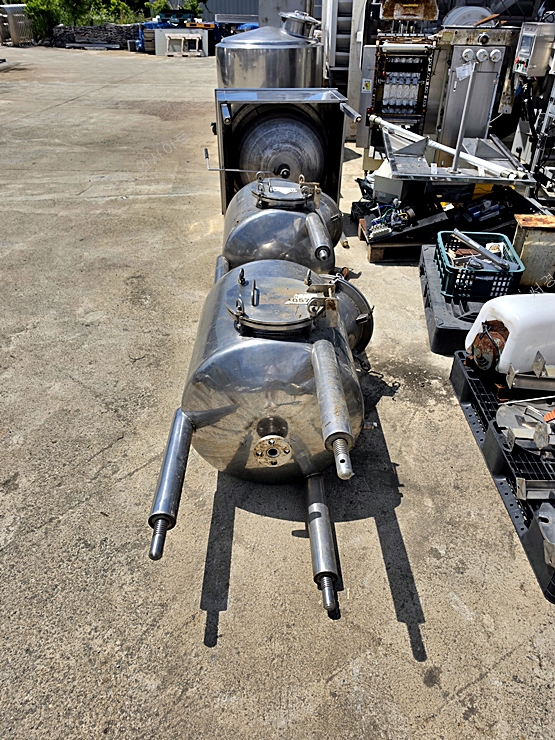

동일한 형상의 장비 2대이며, 기존 사양자료 기준 SUS304 재질입니다. 몸통에는 이중자켓이 있고 상부 투입구, 측면 대형 맨홀과 내부 분할형 타공판이 구성되어 있습니다.
주요 사양

제품명: 200L 자켓 추출탱크


수량: 2대


재질: 기존 사양자료 기준 SUS304


명목 내용적: 약 0.2㎥ / 200L


외경: 약 600mm


몸통 높이: 약 800mm


외형 치수 기준 계산용량: 약 226L


몸통 구조: 이중자켓


상부 구조: 클램프 체결식 원형 투입구


측면 구조: 대형 원형 맨홀


하부 구조: 접시형 경판


내부 부속: 분할형 스테인리스 타공판


교반장치: 없음


거치 방식: 3점 레그서포트


제조사 및 제조연월: 미상


기존 사용 이력: 당귀 원료 추출


보관 위치: 충청남도 논산시

기재된 치수는 기존 사양자료와 수공구 측정값을 기준으로 작성한 참고 수치입니다. 실제 수치는 측정 위치와 방식에 따라 차이가 발생할 수 있습니다.

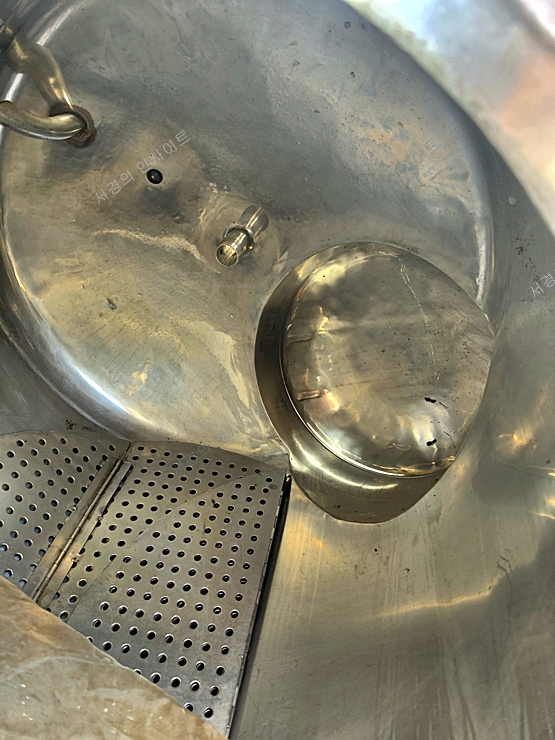

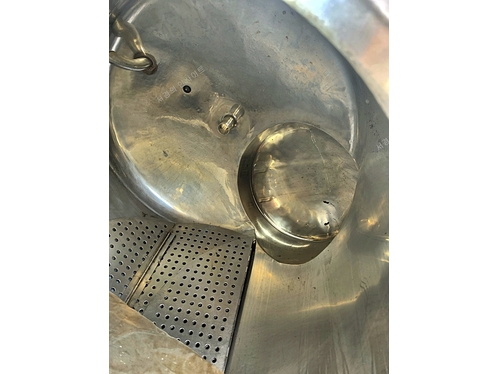

장비 구조상부에는 고형 원료를 넣을 수 있는 원형 투입구가 있습니다. 몸통 측면에는 추출 후 원료박 제거, 내부 세척과 타공판 탈착에 사용할 수 있는 대형 맨홀이 설치되어 있습니다.

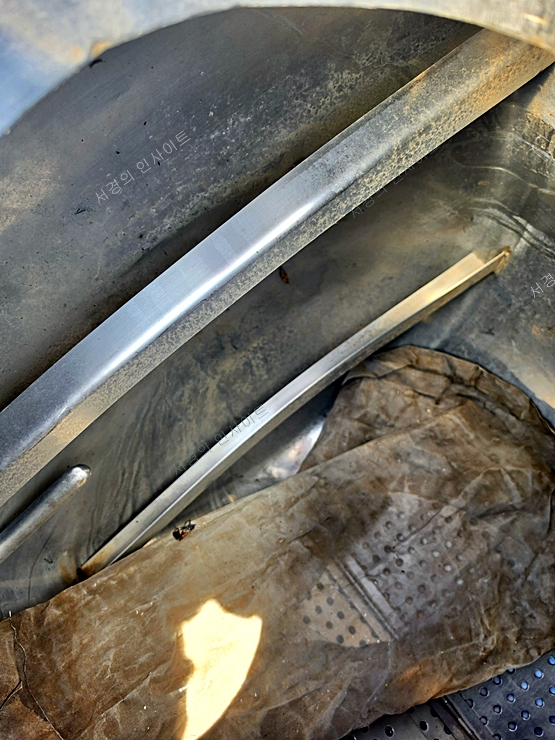

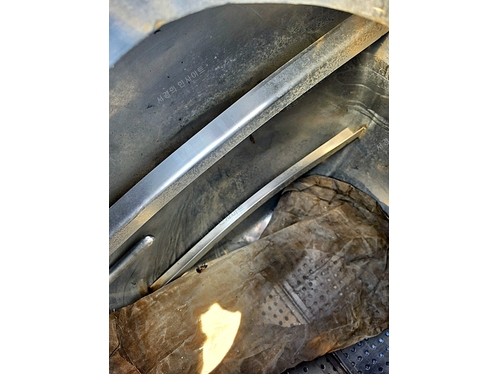

내부 타공판은 고형 원료가 하부 배출구로 바로 내려가는 것을 막고, 추출액을 아래쪽으로 통과시키는 1차 분리판 역할을 합니다.
타공판은 정밀 여과기가 아닙니다. 잘게 분쇄된 원료나 미세 분말을 사용할 경우 원료망, 필터백, 스트레이너 또는 후단 여과설비를 별도로 구성해야 합니다.
교반모터, 감속기, 교반축과 임펠러는 없는 구조입니다. 원료를 계속 혼합하는 공정보다 고형 원료를 물에 담가 일정 온도에서 가열하거나 침출하는 공정에 적합합니다.
가열 활용 용도자켓의 상태와 사용 조건이 확인될 경우 다음과 같은 가열·보온 공정에 활용을 검토할 수 있습니다.


당귀·감초·황기 등 한약재 열수 추출


약초·뿌리·줄기·잎 원료 침출


대추·생강·우엉·버섯 등 농산물 추출


차·허브·향신료 우림


해조류·채소 등 식물성 원료 추출


육수 및 저점도 식품 베이스 제조


추출액 여과·농축 전 예열


저점도 액상의 보온 및 중간 저장


소량 시험 생산과 파일럿 배치

실제 처리량과 추출 결과는 원료의 종류, 절단 크기, 투입량, 물과 원료의 비율, 가열온도, 유지시간과 후단 여과방식에 따라 달라집니다.
냉각 활용 용도자켓에 적용 가능한 냉각수 또는 냉각 열매체 조건이 확인되면 다음 용도도 검토할 수 있습니다.


열수 추출 후 추출액 냉각


차·허브·식물성 원료의 저온 침출


발효 전 원액 냉각


저점도 액상의 임시 냉각 저장


다음 공정 전 일정 온도 유지


1호기 추출 후 2호기 냉각 공정 구성

교반기가 없어 탱크 벽면과 중심부의 온도 차이가 생길 수 있습니다. 균일한 가열이나 냉각이 필요한 공정은 외부 순환펌프, 온도센서, 칠러 또는 열원 제어장치 추가를 검토해야 합니다.
동일 형상 2대 활용 예시

1호기 열수 추출, 2호기 냉각


한 대 생산 중 다른 한 대 세척 및 원료 준비


서로 다른 원료의 분리 운전


생산용과 예비용 구성


온도·시간별 추출조건 비교


소량 다품종 교대 생산

장점

소량 다품종과 시험 생산에 적합한 200L급


가열·보온·냉각 활용을 검토할 수 있는 이중자켓


고형 원료 투입이 가능한 상부 맨홀


원료박 제거와 내부 세척에 유리한 측면 대형 맨홀


고형 원료와 액상의 1차 분리가 가능한 내부 타공판


모터·감속기·축씰이 없는 단순한 구조


동일 형상 2대로 공정 분리 및 교대 운전 가능

확인이 필요한 부분

제조사 및 제조연월 미상


자켓의 설계압력·허용온도 미확인


자켓 입·출구와 기존 사용 열매체 확인 필요


상부 및 측면 맨홀 가스켓 점검 필요


타공판 수량·휨·연결부와 지지대 상태 확인 필요


내부 세척과 이전 원료 잔류 여부 확인 필요


공정 노즐과 배출구 규격 확인 필요


재질성적서와 제작도면 미확인


밸브·배관·온도제어·순환장치는 별도 확인

적용이 적합하지 않은 공정다음 공정은 현재 구조보다 전용 교반탱크 또는 별도 인증설비를 검토해야 합니다.


잼·조청·고추장 등 고점도 원료


분말의 빠른 용해


전분 슬러리와 침전성 혼합액


소스·크림·화장품 유화


균질한 교반이 필요한 배합


압력 추출


진공 추출 및 진공 농축


밀폐 압력 발효


에탄올 등 인화성 용매 추출


정밀 멸균 및 무균 저장

상부 커버가 체결되는 구조만으로 압력용기로 판단할 수 없습니다. 설계압력, 안전장치 및 검사자료가 확인되지 않아 상압 수계 공정 중심으로 검토해야 합니다.
거래 및 납품 조건기본 납품 조건은 충남 논산 상차도입니다.
상차 이후 다음 작업은 기본 조건에 포함되지 않으며 요청 범위와 현장 조건을 확인한 뒤 별도 협의합니다.


화물 운송


현장 하차


공장 내부 반입


설치 위치 안착


레벨 조정 및 고정


배관·밸브 연결


온수·스팀 계통 검토


냉각수·칠러 계통 검토


순환펌프 및 온도계 구성


누설 확인


공정수 시운전


기존 설비와의 연결

설치와 시운전 범위는 반입 동선, 층고, 배관 규격, 현장 열원·냉각원과 전기 조건을 확인한 뒤 결정합니다.
